電連接器在各類電氣設(shè)備和電子系統(tǒng)中起到電氣連接和信號傳遞的功能，是一種基本的電子元器件，也是一個完整電氣系統(tǒng)中不可或缺的重要組成部分。特別是在軍用武器裝備中，電連接器的可靠性直接影響裝備的性能與可靠性。在貯存、運輸、使用等完整壽命周期的各個階段，電連接器都會受到嚴(yán)苛的環(huán)境條件作用。霉菌作為自然界中廣泛存在的微生物，在合適的環(huán)境條件下會快速繁殖，造成對電連接器的侵蝕。因此，霉菌試驗成為電連接器可靠性評價中的重要考核項目。

霉菌侵蝕作用

根據(jù)侵蝕原理的差異，霉菌在快速繁殖過程中對周圍物質(zhì)的侵蝕作用可以分為原發(fā)性侵蝕和繼發(fā)性侵蝕兩種：

1. 原發(fā)性侵蝕：霉菌在生長過程中，直接將產(chǎn)品的材料作為營養(yǎng)物質(zhì)，使產(chǎn)品的材料被分解和消耗，導(dǎo)致產(chǎn)品的結(jié)構(gòu)被破壞，物理性能下降。

2. 繼發(fā)性侵蝕：霉菌不以產(chǎn)品的材料作為營養(yǎng)物質(zhì)，但其生長過程中的分泌物會對產(chǎn)品材料起到腐蝕作用，從而損壞產(chǎn)品。

產(chǎn)品所使用的有機(jī)材料能夠作為霉菌營養(yǎng)物質(zhì)的情況下，產(chǎn)品材料將會被分解，并導(dǎo)致產(chǎn)品損壞。不同霉菌的特性如所需的營養(yǎng)物質(zhì)、分解材料的原理等存在差異，使得不同霉菌能夠侵蝕的材料類型也有所不同。

電連接器霉菌試驗方法與標(biāo)準(zhǔn)

目前，對于電子產(chǎn)品和裝備，國內(nèi)外均制定了相關(guān)的霉菌試驗標(biāo)準(zhǔn)，如MIL-STD-810《環(huán)境試驗方法和工程導(dǎo)則》、GB 2423.16-1990《電工電子產(chǎn)品基本環(huán)境試驗規(guī)程》、GJB150.10A-2009《國家軍用標(biāo)準(zhǔn)環(huán)境試驗方法——霉菌試驗方法》等。其中，GJB150.10A被廣泛地應(yīng)用于國內(nèi)軍用電子產(chǎn)品及武器裝備的霉菌試驗中，也是進(jìn)行電連接器霉菌試驗的主要參考標(biāo)準(zhǔn)。

GJB150.10A霉菌試驗的進(jìn)行方法

1. 樣品擺放：按照詳細(xì)規(guī)范或其他技術(shù)要求，以懸掛或擺放的方式，將樣品擺放在試驗箱內(nèi)。

2. 預(yù)處理：將擺放好的樣品在規(guī)定的試驗條件下(30℃±1℃、95%±5%RH)存放至少4小時。

3. 接種：使用噴霧器，將混合好的孢子懸浮液噴在樣品表面和棉布材質(zhì)的對照條上。對于非永久密封的樣品，在樣品內(nèi)部也需要進(jìn)行噴霧接種。

4. 開始試驗：完成噴霧接種后，應(yīng)立即開始試驗。

5. 試驗條件：試驗箱內(nèi)需要保持30℃±1℃、95%±5%RH進(jìn)行至少28天的試驗。

試驗中檢查

1. 試驗中檢查1：在試驗進(jìn)行了七天后，檢查每個對照條是否有不少于90%的表面被霉菌覆蓋。若是，則繼續(xù)進(jìn)行試驗；若否，則需要重新進(jìn)行試驗。

2. 試驗中檢查2：當(dāng)試驗時間滿足試驗條件時，對照條上的霉菌生長應(yīng)比試驗7天時有所增加，若無，則需要重新進(jìn)行試驗。

試驗后樣品檢查

試驗結(jié)束后應(yīng)立即對樣品的長霉情況進(jìn)行檢查，并盡可能在試驗箱內(nèi)完成檢查工作。如在試驗箱外進(jìn)行檢查，則需要在8小時內(nèi)完成。

GJB150.10A以0~4級五個等級描述樣品霉菌試驗結(jié)果的好壞，具體評定方法如下：

- 0級：沒有霉菌生長

- 1級：霉菌覆蓋面積不超過25%

- 2級：霉菌覆蓋面積在26%-50%之間

- 3級：霉菌覆蓋面積在51%-75%之間

- 4級：霉菌覆蓋面積超過75%

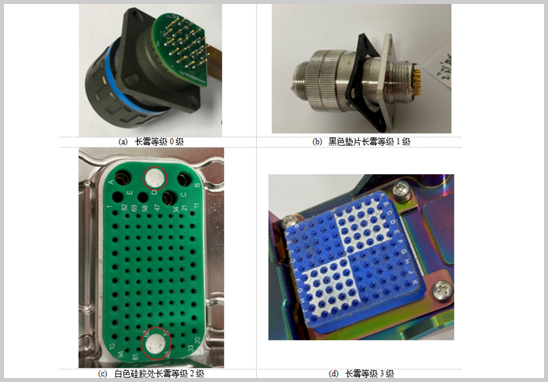

電連接器的霉菌試驗結(jié)果

電連接器由接觸件、絕緣體、外殼等三大單元組成。根據(jù)不同的使用場景，具體型號的電連接器還可能包含連接環(huán)、密封件、線纜、電纜組件等配件。不同配件往往使用不同的材料，因此對霉菌的敏感程度也有所不同。

在本文中，通過對1488件電連接器或電連接器配件的霉菌試驗結(jié)果進(jìn)行統(tǒng)計分析，發(fā)現(xiàn)：

- 67.5%的樣品長霉等級為0級，18.5%的樣品長霉等級為1級，即86.0%的樣品在試驗結(jié)束后完全不長霉或僅有微量霉菌生長，具有較好的抗霉菌侵蝕能力。

- 5.6%的樣品長霉等級為3級，0.9%的樣品長霉等級為4級，即6.5%的樣品在試驗結(jié)束后樣品上生長了大量霉菌，抗霉菌侵蝕能力較差。

- 7.5%的樣品長霉等級為2級，樣品輕度長霉，抗霉菌侵蝕能力一般。

試驗結(jié)果分析

基于樣品所屬電連接器部位的試驗結(jié)果分析

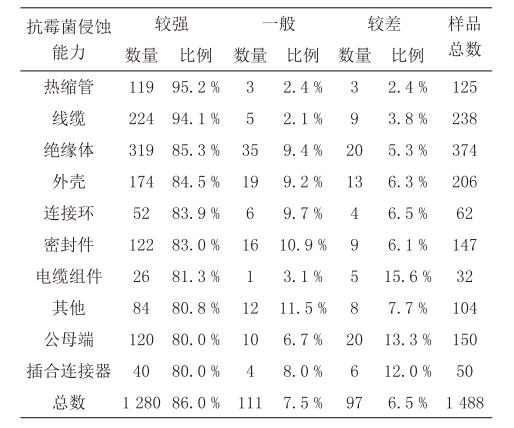

根據(jù)電連接器的組成部位，將樣品分為10個類別，并統(tǒng)計各類別樣品的抗霉菌侵蝕能力：

1. 抗霉菌侵蝕能力較強(qiáng)的樣品占比最高的為熱縮管和線纜，分別為95.2%和94.1%。

2. 抗霉菌侵蝕能力較差的樣品占比最高的為電纜組件，為15.6%。

3. 公母端和插合連接器的抗霉菌侵蝕能力最差，抗霉菌侵蝕能力較強(qiáng)的樣品占比僅為80.0%。

基于菌種差異的電連接器試驗結(jié)果分析

根據(jù)試驗中接種的霉菌種類，將樣品分為兩類：

1. 類別1：接種的霉菌為GJB150.10A規(guī)定的菌種組2(黃曲霉、球毛殼霉、雜色曲霉、繩狀青霉、黑曲霉)，疊加短柄帚霉。

2. 類別2：接種的霉菌為菌種組2，疊加短柄帚霉和土曲霉。

分析結(jié)果顯示，類別2的試驗結(jié)果要遠(yuǎn)差于類別1。完全沒有長霉的樣品(即長霉等級為0級)在類別1中占比為92.9%，而在類別2中占比僅為62.9%。這可能是因為土曲霉對電連接器有較強(qiáng)的侵蝕作用。

結(jié)語

通過對霉菌侵蝕作用和電連接器霉菌試驗方法及標(biāo)準(zhǔn)的介紹，并對大量樣品的霉菌試驗結(jié)果進(jìn)行對比和分析，發(fā)現(xiàn)電連接器不同配件之間的抗霉菌侵蝕能力存在明顯差異；不同菌種對電連接器的侵蝕作用也存在明顯差異。本文分析和討論的試驗結(jié)論在一定程度上反映了當(dāng)前電連接器的抗霉菌侵蝕能力，可對產(chǎn)品的研制和使用提供參考。

但試驗屬于實驗室活動，樣品和試驗條件均受到控制，而實際使用現(xiàn)場的情況將更為復(fù)雜和多變。因此在運用本文的試驗結(jié)論時，需要考慮產(chǎn)品的實際使用環(huán)境，從而更好地保證產(chǎn)品在實際使用過程中的抗霉菌侵蝕效果。

• 上一篇 :

  第三方GJB150.10A霉菌試驗服務(wù)介紹

  2024-07-26
• 下一篇 :

  電子元器件金相切片分析服務(wù)介紹

  2024-07-29

在線留言

如果您對我司的產(chǎn)品或服務(wù)有任何意見或者建議，您可以通過這個渠道給予我們反饋。您的留言我們會盡快回復(fù)！

姓名：

電話：

公司：

內(nèi)容：

驗證碼：

刷新
